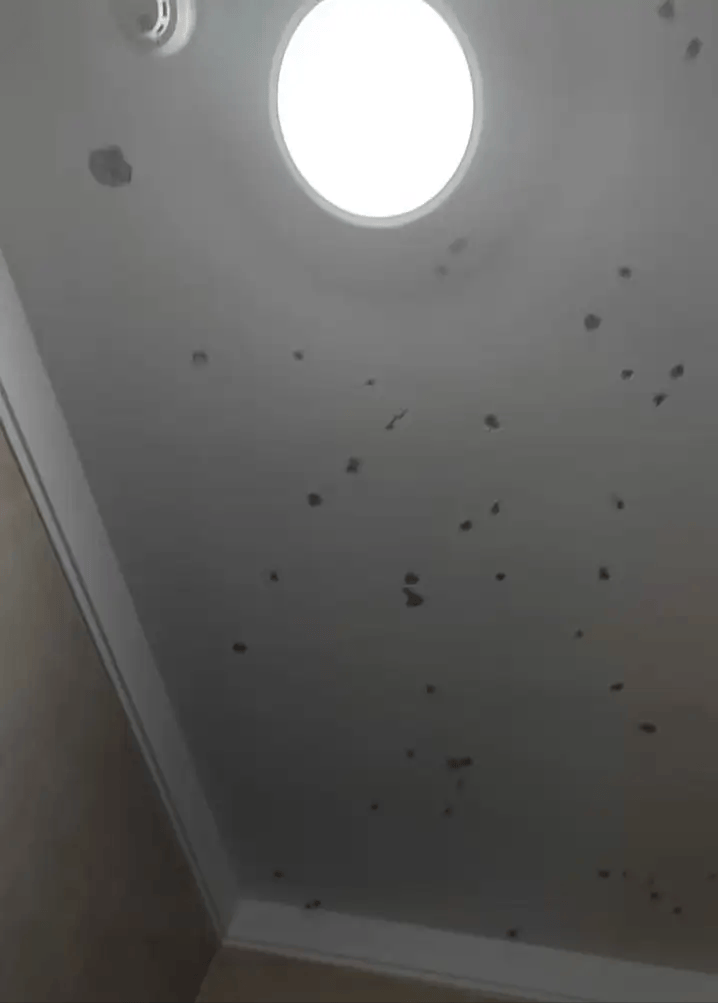

走进某新建保障房小区，住户们正对楼板上的鼓包和爆裂点指指点点。建成仅一年，这些混凝土表面就像被隐形炸弹袭击，剥开表层，里面露出了黑色的酥松骨料。

在另一座五层框架建筑里，情况更触目惊心：梁、板、柱体遍布辐射状裂缝，柱子表层大面积剥落，锈色骨料裸露在外，整栋楼成了危房。这些“凶器”有个共同名字：钢渣骨料。

钢渣是炼钢时产生的副产品，全球每年产量超过1.3亿吨，仅欧洲就达1570万吨。我国作为钢铁大国，2018年钢产量约11亿吨，伴随产生的钢渣高达1.7亿吨。

面对堆积如山的钢渣，一些建筑企业看中了它的“白菜价”——不到天然砂石的一半成本。但这份“便宜”背后，藏着毁灭性的代价。

混凝土中的钢渣骨料就像一颗颗定时炸弹。钢渣富含游离氧化钙（f-CaO）和游离氧化镁（f-MgO），当它们遇水后，会悄悄发生化学反应：f-CaO变成氢氧化钙，体积膨胀近两倍；f-MgO转为氢氧化镁，体积膨胀近2.5倍。

更危险的是这些反应可能潜伏半年到两年才爆发。一位参与事故调查的工程师指着开裂的柱子叹息：“今天的小裂缝，明天可能就是大窟窿。雨水渗入越多，崩塌速度越快。”

有人可能会问：钢渣磨成粉已广泛用于水泥，为何做骨料就不行？奥秘在于分布形态。钢渣粉经过研磨，不安定成分被均匀分散；而作为骨料时，有害物质集中存在于某些颗粒中。

如同一袋混入几颗爆竹的黄豆，多数豆子安全，但爆竹炸开的威力足以毁掉整袋。国家标准允许钢渣粉用于水泥（要求f-CaO≤4.0%），却未批准钢渣骨料用于结构混凝土，这种差异正是基于血的教训。

为“驯服”钢渣，工程师尝试过多种预处理工艺。热闷法通过喷水急冷使钢渣自解粉化，能将f-CaO含量降至2%；滚筒法用高压空气击碎液态钢渣，f-CaO可控制在4%以下。

但对比硅酸盐水泥熟料的f-CaO≤1.5%的安全标准，这些处理仍显不足。更棘手的是，钢渣成分因钢厂工艺差异极大，同一堆渣里可能混杂着“温和派”和“危险分子”。

检测手段也面临困境，行业曾用“压蒸粉化率”测试安定性，将钢渣置于2.0MPa蒸汽中压蒸3小时，观察破碎情况。实验室内表现“乖顺”的样本，嵌入混凝土后却凶相毕露，密实的混凝土限制了膨胀空间，反而加剧了破坏力。

山东某检测机构做过对比，普通混凝土压蒸后强度损失约5%，而含钢渣骨料的试样强度暴跌30%以上。这种“实验室安全，现场危险”的特性，让无数工程中了招。

当然，钢渣并非建筑“毒药”，它的高硬度、低孔隙率在沥青路面中表现出色；澳大利亚研究者用它替代天然骨料，混凝土强度反提升17%。

但房屋建筑对长期稳定性要求严苛，钢渣的缓慢膨胀如同慢性病，终将瓦解结构。分散的骨料膨胀最终引发整体破坏，这种损毁连加固都无从下手。

在堆满钢渣的厂区，褐色渣山在夕阳下泛着金属光泽。这些曾被视为“废料”的物质，终将在道路基层、铁路道碴等领域重生。但若为省钱将它塞进承重墙，省下的每一分钱，都会在爆裂声中化作不安的因素。

图片来自网络侵联必删
