网链输送机电机启动困难/跳闸故障系统排查指南

您好！电机启动困难或一启动就跳闸，这是网链输送机典型的电气/机械综合故障，必须立即停机排查，强行启动会烧毁电机或电气元件。新乡宏源机械科技有限公司为您梳理一套从简到繁、安全高效的系统排查流程。

一、首要原则：安全与顺序

1. 立即断电：排查前，必须切断总电源并上锁挂牌（LOTO），防止意外送电。
2. 遵循顺序：先机械，后电气；先简单直观，后复杂专业。
3. 分步隔离：将问题拆解为 “电源与线路”、“电机本身”、“负载机械” 三大部分，逐一排除。

二、系统性排查步骤

第一步：初步感官检查与询问（快速定位）

• 闻：电控柜或电机附近有无焦糊味？
• 看：断路器、接触器、电机接线盒有无灼烧痕迹、颜色发黑？电机外观有无明显损伤、进水？
• 问：故障是首次发生还是反复出现？发生前有无异常（如大雨、撞击、长期停机后）？是空载跳闸还是带载跳闸？

第二步：检查机械负载（最常见原因之一）

核心目标：确认电机是否被“卡死”或负载过大。

• 尝试手动盘车：在完全断电下，用工具或手尝试盘动电机风扇或减速机输入轴。
• 如果完全盘不动：故障锁定在机械卡死。可能原因：
• 网链/链条卡死：异物（如工具、大块物料）卷入驱动链轮或尾部，卡死网链。
• 轴承损坏：驱动滚筒、张紧滚筒或减速机内部轴承抱死。
• 过载堵料：输送槽内物料严重堆积，阻力极大。
• 如果能盘动，但异常沉重或有卡涩感：可能存在局部干涉、部件变形或轴承严重磨损。
• 检查张紧度：网链/链条是否过度张紧？过紧会导致启动阻力剧增。
• 解除负载测试：如果结构允许，暂时断开电机与减速机之间的联轴器或皮带。然后：
• 单独给电机通电（点动测试），如果电机轻松空转 → 问题在机械负载端。
• 如果电机依然启动困难或跳闸 → 问题在电机或电气部分。

第三步：检查电气线路与元件（基础电气检查）

在确认机械部分灵活无卡滞后，进行本步。建议由专业电工操作。

• 检查电源：用万用表测量供电电压是否在额定范围（如380V±10%），有无缺相、电压严重不平衡。缺相是导致启动电流激增、热继跳闸的常见原因。
• 检查断路器与热继电器：
• 检查断路器规格是否匹配，有无损坏。
• 重点检查热继电器：其整定电流值是否设置过小（应略大于电机额定电流，如1.05-1.1倍）？是否因之前过载已动作但未自动/手动复位？尝试正确复位后再试。
• 检查线路与接头：检查从配电箱到电机的所有电缆、接线端子，有无松动、氧化、烧蚀。特别是电机接线盒内的星三角接法是否正确、牢固。

第四步：检查电机与启动器本身（深入诊断）

• 测量电机绕组：用摇表（兆欧表）测量电机三相绕组对地（外壳）的绝缘电阻，应大于 1MΩ（通常要求＞5MΩ）。如果绝缘电阻为零或很低，说明电机绕组接地（碰壳），是跳闸的直接原因。再测量三相绕组之间的直流电阻，应基本平衡，差异过大说明有匝间短路。
• 检查启动装置：
• 星三角启动：检查时间继电器设置是否合理，接触器触点是否烧粘导致切换失败。
• 软启动/变频器：查看面板是否有故障代码（如过流、过载、短路）。这是最直接的诊断依据。复位后尝试空载启动观察。

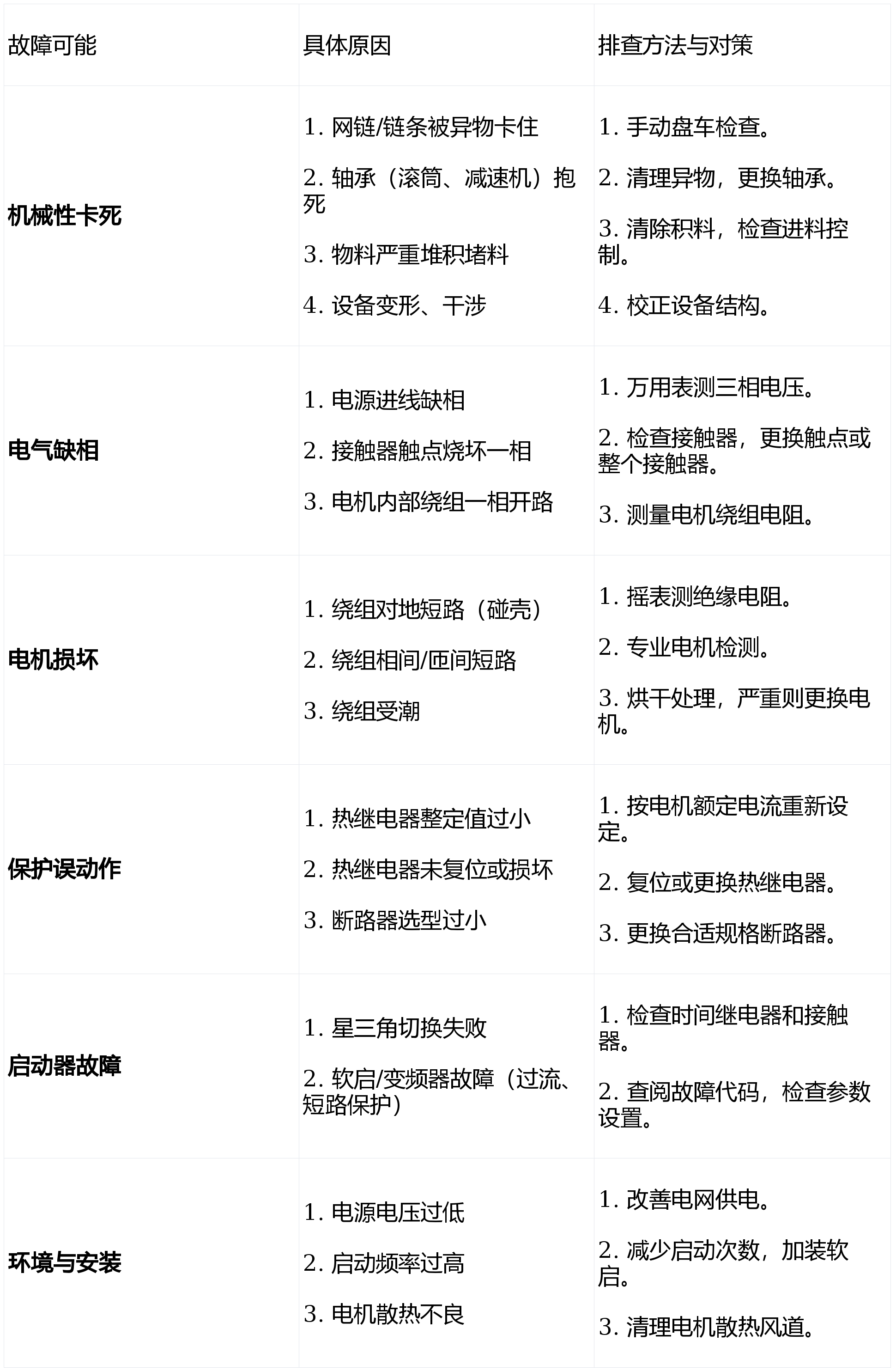

三、故障原因汇总与对策表

四、宏源机械专业建议与预防措施

• 定期维护制度：
• 机械部分：每月检查链条/网链张紧度，清理异物；定期给轴承加注高温润滑脂。
• 电气部分：每季度紧固所有电气端子；检查接触器触点状态；清理电控柜灰尘。
• 升级启动方式：对于频繁启动或重载启动的设备，加装软启动器或变频器，可大幅降低启动电流（可降至2倍额定电流以下），从根本上减少对电网的冲击和跳闸风险。宏源机械可为现有设备提供改造服务。
• 规范操作：
• 启动前，确保输送机上无堆积物料。
• 严禁超载运行。
• 设备长期停用后，再次使用前务必先手动盘车，并检查电气绝缘。

紧急处理流程总结：

1. 断电挂牌。
2. 尝试手动盘车 → 判断机械是否卡死。
3. 断开负载（联轴器）→ 区分机电故障。
4. 检查电源、保护设定、接线 → 排除基础电气问题。
5. 测量绝缘、电阻，查故障代码 → 深入诊断电机与启动器。

如果您不具备电气专业知识，或通过上述步骤仍无法解决问题，请立即停止操作，并联系新乡宏源机械科技有限公司的售后服务部门或专业电工。提供设备型号、电机铭牌信息和故障现象，我们可以提供远程指导或快速安排现场服务，确保安全、快速地恢复生产。安全第一，切勿盲目试机！
