钢结构节点形式和分类

钢结构的节点形式是钢结构设计中非常重要的一环，它关系到结构的承载能力、稳定性和整体性能。以下是关于节点形式的分类、连接性质、连接方式、材料类别和构造特点的具体解释：

钢结构节点按连接性质分类：

刚接节点：这种节点能够承受弯矩、剪力和轴向力。由于其强大的承载能力，刚接节点通常用于将两个结构件牢固地连接在一起，并传递各种方向的力。

铰接节点：铰接节点只能承受剪力和轴向力，弯矩在此处不会传递。这种节点通常用于允许两个结构件在一定范围内相对转动的连接，例如屋顶与立柱之间的连接。

半刚性连：半刚性连接是一种介于刚接和铰接之间的节点类型，具有一定的弯矩承载能力，但相对于刚接来说较为有限。这种节点在某些方向上提供了一定的刚性，而在其他方向上则具有一定的柔性。

钢结构节点按材料类别分类：

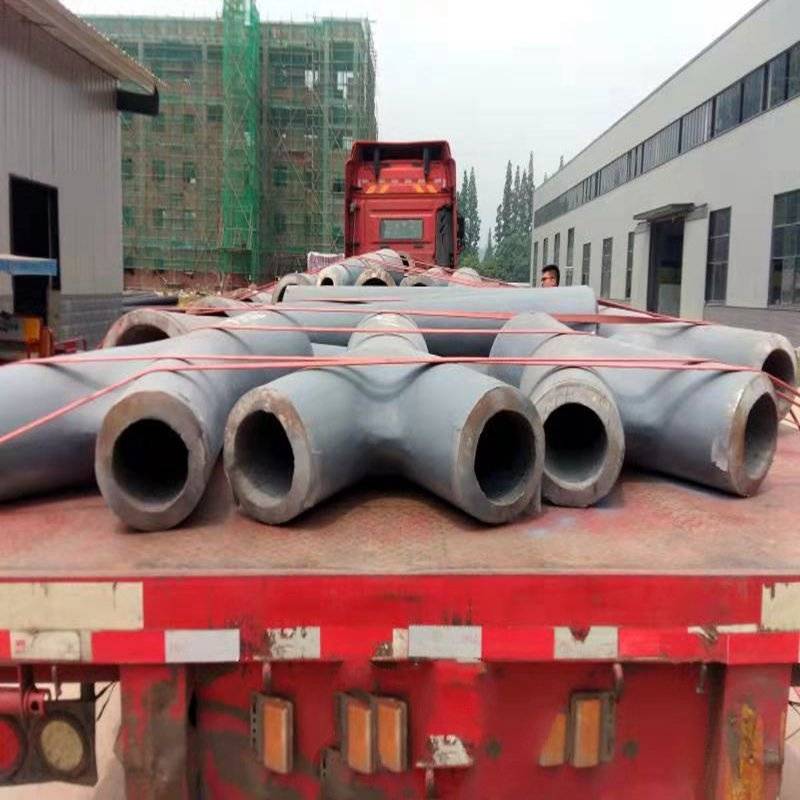

铸钢节点：通过铸造工艺制成的节点。铸钢节点具有较高的强度和耐久性，适用于承受较大载荷和复杂应力条件的节点连接。但是，铸钢节点通常比其他材料更重，施工难度也较大。

锻钢节点：通过锻造工艺制成的节点，通常具有更高的机械性能。锻钢节点具有较好的塑性和韧性，能够承受较大的变形而不破裂。这种节点材料常用于需要承受冲击和振动的场合。

其他金属节点：除了铸钢和锻钢节点外，还有铜、铝、不锈钢等其他金属材料制成的节点。这些节点材料具有各自的特点和优势，例如耐腐蚀、轻便、美观等，适用于不同的场合和需求。

钢结构节点按连接方式分类：

焊接节点：通过焊接的方式将各部分连接在一起。焊接节点具有施工简便、连接强度高、密封性能好等优点，因此在钢结构中被广泛应用。但是，焊接节点的缺点是易受到焊接应力的影响，容易引起变形和裂纹。

螺栓连接节点：通过螺栓实现各部分之间的连接。螺栓连接节点施工方便、安装快速，适用于需要快速装配或拆卸的结构。但是，螺栓连接节点的缺点是连接刚度较低，容易产生松动和振动。

栓焊混合连接节点：结合了焊接和螺栓连接的优点，既有一定的强度又有较好的可调整性。栓焊混合连接节点通常用于需要高强度连接的部位，如梁与柱的连接等。这种节点形式能够充分发挥焊接和螺栓连接的优势，提高节点的承载能力和稳定性。

钢结构节点按节点形式分类：

加劲板式节点：利用加劲板来增强节点的承载能力。加劲板通常与梁或柱焊接在一起，以增加节点的刚度和稳定性。这种节点形式适用于承受较大载荷和需要提高节点刚度的场合。

相贯式节点：通过管状构件的相交连接形成的节点。相贯式节点通常用于钢管结构的连接，其优点是能够实现不同管径和角度的连接，具有较强的承载能力和较高的美观度。

端板式节点：使用端板来实现杆件之间的连接。端板通常与梁或柱焊接在一起，以传递载荷。这种节点形式适用于需要快速装配或拆卸的结构，以及需要调整结构尺寸的场合。

球形节点：外形呈球状的节点，常用于空间结构中的连接。球形节点具有较好的弯曲刚度和稳定性，适用于需要承受较大载荷和变形的结构。

钢结构节点按构造特点分类主要有以下几种：

平面节点：主要承受平面内载荷的节点。这种节点通常用于平面结构，如平板、梁、框架等。平面节点通过连接各部分，在平面内传递力，并保持结构的稳定性。

空间节点：能够承受三维方向上的载荷，包括弯矩、剪力和轴向力。空间节点常用于三维空间结构，如网架、网壳、悬索结构等。空间节点通过连接各部分，在三维空间内传递力和保持结构的稳定性。

选择何种节点形式取决于设计需求、结构形式和施工条件。在钢结构设计中，应根据实际情况选择合适的节点形式，以确保结构的稳定性和安全性。同时，还需要考虑节点的可加工性、成本等因素。
