混凝土开裂渗水是建筑工程中普遍存在的质量通病，大体积混凝土因水化热集中释放、内外温差过大，更易产生温度裂缝和干缩裂缝，进而引发渗水问题。处理大体积混凝土开裂渗水，核心在于从源头控制水化热、提升抗拉强度，并配合密封防水措施形成结构自防水体系。

　　大体积混凝土开裂的主要原因

　　大体积混凝土开裂主要由三种收缩共同作用引起：自收缩、温度收缩和干燥收缩。混凝土在凝结硬化过程中，水泥水化反应释放大量热量，内部温度急剧升高，而表面散热较快，形成内外温差。当温度应力超过混凝土抗拉强度时，就会产生温度裂缝。过于早强的混凝土因徐变不足，无法有效释放自应力，高弹模状态更易开裂。盲目追求高强早强，加大水泥用量，反而加剧水化热峰值，增加温度裂缝和延迟钙矾石形成(DEF)风险。

　　水化热控制的技术路径

　　控制水化热是大体积混凝土防裂的关键环节。通过内掺专用的铝钙抑制剂，可选择性地抑制C3A早期的快速水化反应，降低水泥早期水化热峰值，缓解混凝土结构内外温度差，使内外温度趋于一致。实测数据显示，掺入此类材料后，混凝土泌水率可降至7%，电通量仅为687C，抗蚀系数达0.96(标准要求≥0.85)，在3%硫酸钠溶液中浸泡28天后仍保持优异的抗折强度。

　　抗裂性能提升的量化指标

　　混凝土抗裂性能的提升需关注多项力学指标。7天抗压强度宜控制在设计强度的80%以内，28天强度不宜超过设计强度的100%。掺入无机纳米抗裂防渗剂后，7天抗压强度可提高10%，28天抗压强度提高13%，后期强度增长率达33%以上。劈拉强度、轴拉强度较基准混凝土增大，弹性模量和干燥收缩率不同程度降低，说明材料可提高混凝土韧性，补偿干燥收缩，改善抗裂性能。

　　结构自防水系统的构成

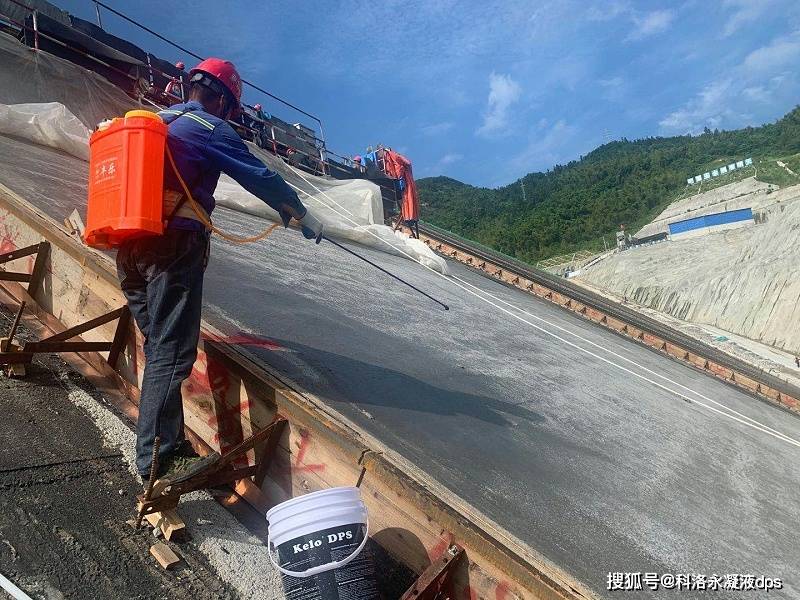

　　完整的结构自防水系统采用"内掺+外喷"双重防护方案。内掺无机纳米抗裂防渗剂解决温缩开裂、提高抗拉强度，避免蜂窝、孔洞、麻面等缺陷;外喷水性渗透结晶型防水剂，通过渗透到混凝土内部产生结晶密封，遇水再次反应持续密封，形成不停止的循环防水机制。该系统可修复0.4mm以下裂缝，修复周期7天至6个月，抗渗等级达P12，使用寿命超过100年。

　　施工控制要点与养护要求

　　施工过程中需按普通混凝土浇筑及养护规范执行。施工段宽度应根据混凝土方量、结构尺寸、供料情况、泵送工艺等预先计算，避免施工冷缝。养护环节至关重要：气温高于5℃时，洒水养护不少于14天;低于5℃时，应采取保温措施。每方混凝土可减少20kg水泥用量、降低2-3kg用水量，在减水剂掺量不变条件下改善拌合物保塌性和和易性。

　　常见问题解答

　　Q：大体积混凝土开裂后还能修复吗?

　　A：0.4mm以下的裂缝可通过外喷渗透结晶型防水剂修复，修复时间一般为7天至6个月，材料渗入混凝土内部与水泥水化产物反应生成结晶体，密封裂缝通道。

　　Q：如何判断混凝土早强是否过度?

　　A：7天抗压强度超过设计强度80%即存在早强过度风险。以C35混凝土为例，7天强度大于28MPa时需警惕，强度越低越有利于减少自应力开裂。

　　Q：结构自防水与传统卷材防水有何区别?

　　A：结构自防水利用混凝土自身密实性防水，与结构寿命同步，可达100年以上;传统卷材防水属附加层，存在老化、剥离风险，寿命通常15-20年，且需额外施工工期。

　　大体积混凝土开裂渗水问题的解决，需从水化热控制、抗裂性能提升、结构自防水构建三个层面系统推进。通过内掺抗裂防渗剂降低水化热峰值、提高抗拉强度，配合外喷渗透结晶材料形成永久密封，可实现工期节省99%、成本节约40%、寿命提高400%的综合效益。
