文章由上海徽涛自动化设备有限公司提供

本机依据GB/T 26712‑2021《卫生洁具及暖气管道用角阀》、GB/T 23448‑2019《卫生洁具 软管》开发，一台设备集成卫浴编织软管、不锈钢波纹管、冷热角阀全套水压与机械耐久测试；模拟家庭供水水锤冲击、启闭操作、水压耐压爆破、抗安装扭矩、抗拉拔等工况，检测壳体强度、密封、脉冲水锤、启闭寿命、抗安装负载、抗拉、爆破压力等关键指标，有效甄别阀体开裂、接头爆管、密封渗漏、螺纹损伤等失效问题。适用于水暖卫浴五金企业研发、出厂检验、CMA 第三方型式检验、市场监督抽检全国标准信...。

适配试样：4 分角阀、冷热角阀；不锈钢编织软管、波纹管，长度 200‑2000mm；支持多工位同步测试。 试验介质：常温清水；可拓展高低温水循环模块。

二、执行标准

GB/T 26712‑2021 卫生洁具及暖气管道用角阀 GB/T 23448‑2019 卫生洁具 软管全国标准信... 参考：GB/T13927 阀门压力试验、GB/T 10125 盐雾试验。

测试原理：液压伺服系统输出静态压力、交变脉冲水锤压力；伺服扭矩机构模拟角阀手柄启闭与螺纹安装扭矩；拉力机构做软管接头抗拉；压力传感器、流量传感器实时采集压力、泄漏情况；完成耐压、密封、脉冲水锤、启闭耐久、抗安装扭矩、抗拉、爆破压力整套试验。

三、核心技术参数

1. 水压系统 压力量程：0‑6.0MPa；压力精度 ±0.5% FS；支持静态保压、脉冲水锤、爆破升压模式；脉冲频率 0‑2Hz 可调。
2. 角阀启闭扭矩单元 扭矩范围 0‑100N・m；扭矩精度 ±1% FS；自动执行手柄启闭循环；标准启闭循环 10000 次；开 5s 关 5s，可自定义时间参数。
3. 抗安装负载扭矩模块 0‑120N・m，施加安装扭矩保载 60s，检测阀体螺纹开裂损伤。
4. 软管抗拉单元 拉力 0‑1500N；位移 0‑300mm；用于软管接头抗拉测试。
5. 流量采集模块：0‑30L/min，用于角阀流量测试。
6. 工位配置：标配双工位，可同时做角阀、软管；可扩展至 4 工位。
7. 工装组件：标准 G1/2（4 分）快换接头；多规格转换接头；快速装夹夹具，适配各类角阀、软管。
8. 控制系统：10 寸工业触控 PLC；内置全套国标试验模板；中英文界面；支持单项目独立测试、全自动整套序列测试。
9. 计时计数：循环计数 0‑999999 次，时间 0‑9999min 自由设置。
10. 安全防护：超压、超扭矩、超拉力保护；试样爆裂防护挡板；故障声光报警。
11. 数据输出：自动记录压力‑时间、扭矩‑次数曲线；U 盘导出 PDF/Excel 报告；审计追踪完整留痕，满足 CNAS 实验室溯源要求。
12. 供电气源：AC380V；整机功率≤4.5kW；自备 0.5‑0.7MPa 压缩空气。

四、标准化可开展测试项目

1. 壳体强度耐压试验（角阀 / 软管） 角阀 1.5 倍公称压力保压 60s；软管耐压保压，无破裂、无渗漏、无壳体变形。
2. 密封性能试验（高压 + 低压） 关闭阀芯，施加规定压力保压，检测阀芯、阀杆、螺纹连接处无渗漏。
3. 脉冲水锤耐久试验 交变水压脉冲，模拟管网水锤冲击，考核软管抗疲劳、角阀密封长期可靠性。
4. 角阀启闭寿命试验（核心） 0.3MPa 动压，10000 次启闭循环；试验结束复测密封性，不得损坏、渗漏。
5. 抗安装负载扭矩试验 对阀螺纹施加标准安装扭矩保载 60s，螺纹无裂纹、无永久性损伤。
6. 软管接头抗拉性能试验 轴向施加拉力，考核软管接头拉脱失效风险。
7. 爆破压力试验 匀速升压，记录软管 / 角阀爆破失效压力。
8. 角阀流量测试 0.3MPa 压力下检测全开流量是否达标。
9. 高温极限试验（选配模块）；批次对比研发、型式检验、出厂抽检。

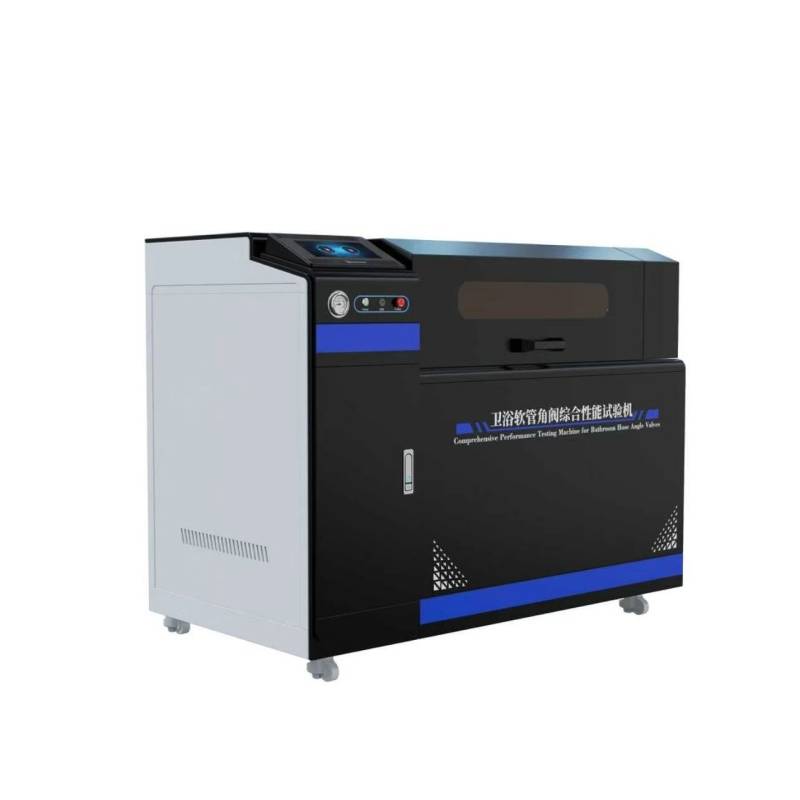

卫浴软管角阀综合性能试验机
