涂料油漆研发与检测实验室建设装修设计全攻略：从功能分区到CMA-CNAS认证的8个关键决策
涂料实验室在精细化工材料检测里属于"高难度综合"型——既要满足一般理化检测的精度要求，又要符合化学合成实验的安全要求，还要满足耐候老化测试的环境要求。任何一个环节掉链子，都可能导致整套实验室返工或者资质过不了。
笔者这两年走访了不少涂料企业的研发与检测中心，把它们的建设经验梳理成这篇全攻略，按 8 个关键决策 展开。
一、决策一：实验室定位与产品线覆盖
涂料企业的实验室通常有四种典型定位，不同定位下的建设策略差异极大：
如果同时生产水性、溶剂型、粉末、UV 固化四类涂料，实验室必须按四套独立排风系统 + 独立废液收集 配置，否则会因交叉污染反复整改。
立项阶段就要锁定定位，否则后期翻一次定位整套设计要重做。
二、决策二：分区与流线
涂料实验室的七区模型（前面篇章已展开）：
- 办公与数据区
- 树脂合成与中试区
- 涂料打样与配色区
- 物理性能测试区
- 耐候老化区
- 化学分析区
- 制样与喷涂室
每区内部还要按动线设计：
- 人员动线：办公区 → 缓冲间 → 实验区（按洁净等级逐级进入）；
- 样品动线：制样 → 物理测试 → 化学分析 → 耐候老化；
- 试剂动线：危化品库 → 试剂配制 → 化学分析区。
如果其中某一环流线不顺，运行后会出现"样品乱跑"、"试剂乱放"、"洁污交叉"等无数返工。
三、决策三：关键设备选型逻辑
涂料实验室的设备清单动辄上百项，但核心逻辑只有三条：
3.1 性能/精度匹配业务
- 粘度计：旋转式 + 涂-4 杯，覆盖牛顿流体与触变流体；
- 细度计：刮板细度计，覆盖 0–100 μm；
- 附着力：划格刀（粗评）+ 万能拉力机（精评），对应 GB/T 9286 和 GB/T 5210；
- 硬度：摆杆 + 铅笔双线，对应 GB/T 1730 和 GB/T 6739；
- 光泽度：60° 单角度即可，特殊产品加 20°、85°；
- 色差：积分球式分光光度仪，符合 CIE Lab ΔE。
3.2 老化设备的"全光谱"覆盖
氙灯 + 紫外双线配置是涂料企业的基本配置：
3.3 化学分析设备的"门类齐备"
四、决策四：通风与 VOC 末端治理
涂料实验室的 VOC 治理是一个通风配平问题，取决于：
- 各分区排风支管独立设计；
- 总管分类汇总；
- 末端按需配 RTO / RCO / 活性炭 / 洗涤塔；
- 风量平衡计算（漏风率 ≤ 5%）；
- 压力梯度（5–15 Pa）；
- 调试期实测各分支浓度与排放速率。
常见的通风设计错误：把合成区、打样区、配色区的通风做成"一个总管 + 一台大风机"。涂料实验的 VOC 浓度峰值差异巨大，跑一段时间就会因压力梯度错乱产生"回流"或"溢流"。

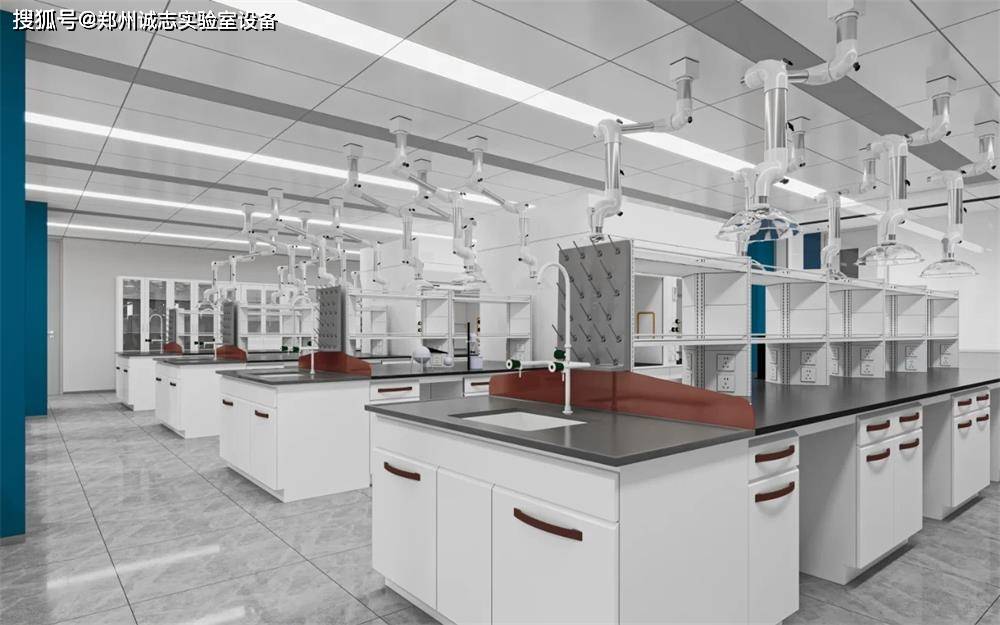

实验室装修
五、决策五：危化品库与气瓶间
涂料实验室的危化品库必须独立于主楼，按 GB 17914 系列规范：
- 甲类厂房标准，独立避雷、独立通风、温控 ≤ 25℃；
- 库内分区：易燃液体 / 易燃固体 / 氧化剂 / 腐蚀品 / 剧毒品；
- 双人双锁、视频监控、电子台账；
- 周边应急喷淋 + 洗眼器；
- 防火堤 + 应急池。
气瓶间：空瓶/实瓶分开、可燃/助燃分开、气瓶柜带泄漏报警和紧急切断。
六、决策六：消防与防爆
涂料实验室的消防设计按"分区差异化"原则：
防爆分区按 GB 50058：
电气：1 区配 Ex d IIB T4 以上，2 区配 Ex d IIB T4。
七、决策七：温湿度与配色光环境
涂料实验室的环境控制分两类：
7.1 温湿度
- 物理性能测试区：23 ± 2℃ / 50 ± 10%RH；
- 色差测试区：23 ± 2℃ / 50 ± 5%RH（GB/T 9275）；
- 耐候老化区：温度 ± 1℃，湿度 ± 3%RH；
- 合成区：无强温湿度要求，夏季排风降温即可。
7.2 配色光环境
配色区必须做全暗房设计：
- 独立可控光源（D50 / D65 / A / UV 切换）；
- 0°/45° 多角度照明；
- 与办公区严格隔离；
- 避免外部自然光干扰。
八、决策八：CMA / CNAS 资质申报
涂料实验室的资质申报最关键的是 "人、机、料、法、环、测" 六要素与八项关键动作（前面章节已展开）。
总工期参考：
- 立项 → 设计 → 施工：3–6 个月；
- 设备安装 + 调试：2–4 个月；
- 体系文件编写 + 试运行：6–12 个月；
- CMA 申报：12–18 个月（含评审与整改）；
- CNAS 申报：18–24 个月（含评审与整改）。
整个资质申报的 24–36 个月窗口必须在土建开工前就锁定，否则会严重拖慢整个项目的交付。
九、八个关键决策之间的依赖关系
8 个决策不是独立的，彼此有强依赖：
- 决策一定位 → 决策二分区 → 决策三设备 → 决策四通风 → 决策五危化品库 → 决策六消防 → 决策七环境 → 决策八资质。
任意一环掉链子，都会引发整条链的复核。比如：
- 决策一定位如果是第三方检测，决策三的设备就要配齐 ICP-MS、GC-MS；
- 决策二如果合成区设在主楼，决策四通风就要单独排风；
- 决策三如果要做湿热循环和冷凝，决策七的温湿度就要提升一档；
- 决策八的资质申报从立项阶段就要排进决策一→决策七的总工期。
十、FAQ
Q1：涂料实验室最难解决的是哪个环节？ A：危化品库选址与防爆通风。这两项如果没做好，后期整改成本最高。
Q2：粉末涂料实验室单独建还是合并建？ A：单独建。粉末涂料需要洁净度 ≥ 30 万级、防静电、粉尘处理，与普通涂料差异极大。
Q3：实验室配色区对光源有什么具体要求？ A：D50 标准光源为默认；UV 涂料、荧光涂料需要 D65 + 紫外灯；金属漆/珠光漆需要 A 光源或可调色温光源。
Q4：CMA / CNAS 哪个先申报？ A：先 CMA 后 CNAS。CMA 周期约 12 个月；CNAS 建议 CMA 运行 ≥ 12 个月再申报。
Q5：涂料企业预算参考？ A：经济档 600–1000 万；标准档 1500–2500 万；旗舰档 3500–6000 万。
免责声明：本文内容基于行业实践整理，仅供参考，具体项目请结合实际情况和相关标准执行。
