为深入推进建筑施工领域安全生产“六化”建设，进一步规范我省房屋市政工程施工现场安全管理，精准识别、及时消除生产安全事故隐患，有效防范和遏制生产安全事故发生，近日，江苏省住房和城乡建设厅组织相关专业人员编制了《江苏省建筑施工事故隐患辨识图集》。

即日起，我们将开设“隐患辨识・以案为鉴”专栏，陆续推送一批典型隐患案例，剖析其潜在风险与可能后果，并提供相应的正确做法。希望在建工程参建各方管理人员、作业人员及安全监管人员能以案为鉴、对照落实，准确把握隐患判定情形，切实提升建筑施工现场管理水平和安全监督水平。

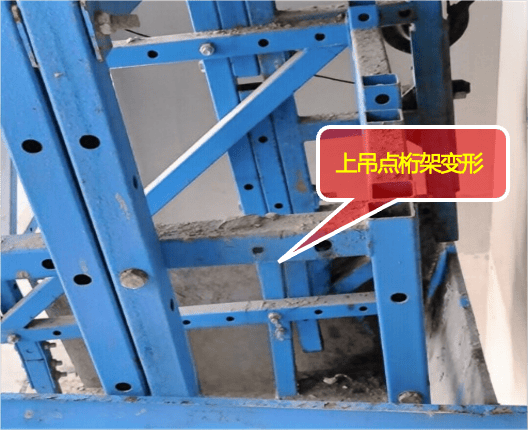

升降机构上吊点桁架变形

隐患示例

隐患描述

吊点桁架变形。

风险分析

可能引发的事故类型：导致吊点承载力下降，影响架体升降安全。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 8.1.2 附着式升降设施安装前、使用中、拆除前应对设施架体构架、附着支座、防倾覆装置、防坠落装置、升降机构、同步控制装置等进行检查，合格后方可作业。严禁使用不合格的设备和材料。

整改措施

按规范和专项施工方案要求进行整改，更换符合要求的吊点桁架。

水平支承桁架变形

隐患示例

隐患描述

水平支承桁架变形。

风险分析

可能引发的事故类型：导致架体刚度、承载力降低。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 9.1.2 附着式升降设施安装前、使用中、拆除前应对设施架体构架、附着支座、防倾覆装置、防坠落装置、升降机构、同步控制装置等进行检查，合格后方可作业。严禁使用不合格的设备和材料。

整改措施

按规范和专项施工方案要求进行整改，更换符合要求的水平支承桁架。

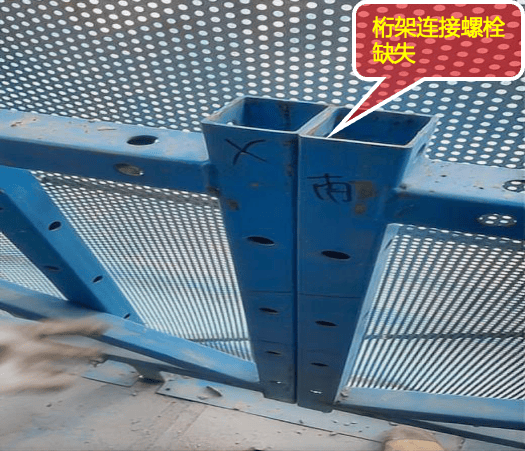

水平支承桁架连接螺栓缺失

隐患示例

隐患描述

水平支承桁架未用螺栓连接。

风险分析

可能引发的事故类型：导致水平支承桁架承载力降低。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第8.1.2条：附着式升降设施安装前、使用中、拆除前应对设施架体构架、附着支座、防倾覆装置、防坠落装置、升降机构、同步控制装置等进行检查，合格后方可作业。严禁使用不合格的设备和材料。

整改措施

按规范和专项施工方案要求进行整改，按要求设置连接螺栓。

导轨接头变形

隐患示例

隐患描述

导轨接头变形、开裂。

风险分析

可能引发的事故类型：导致导轨承载力降低，影响升降及架体安全。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第8.1.2条：附着式升降设施安装前、使用中、拆除前应对设施架体构架、附着支座、防倾覆装置、防坠落装置、升降机构、同步控制装置等进行检查，合格后方可作业。严禁使用不合格的设备和材料。

整改措施

按规范和专项施工方案要求进行整改，更换合格的导轨。

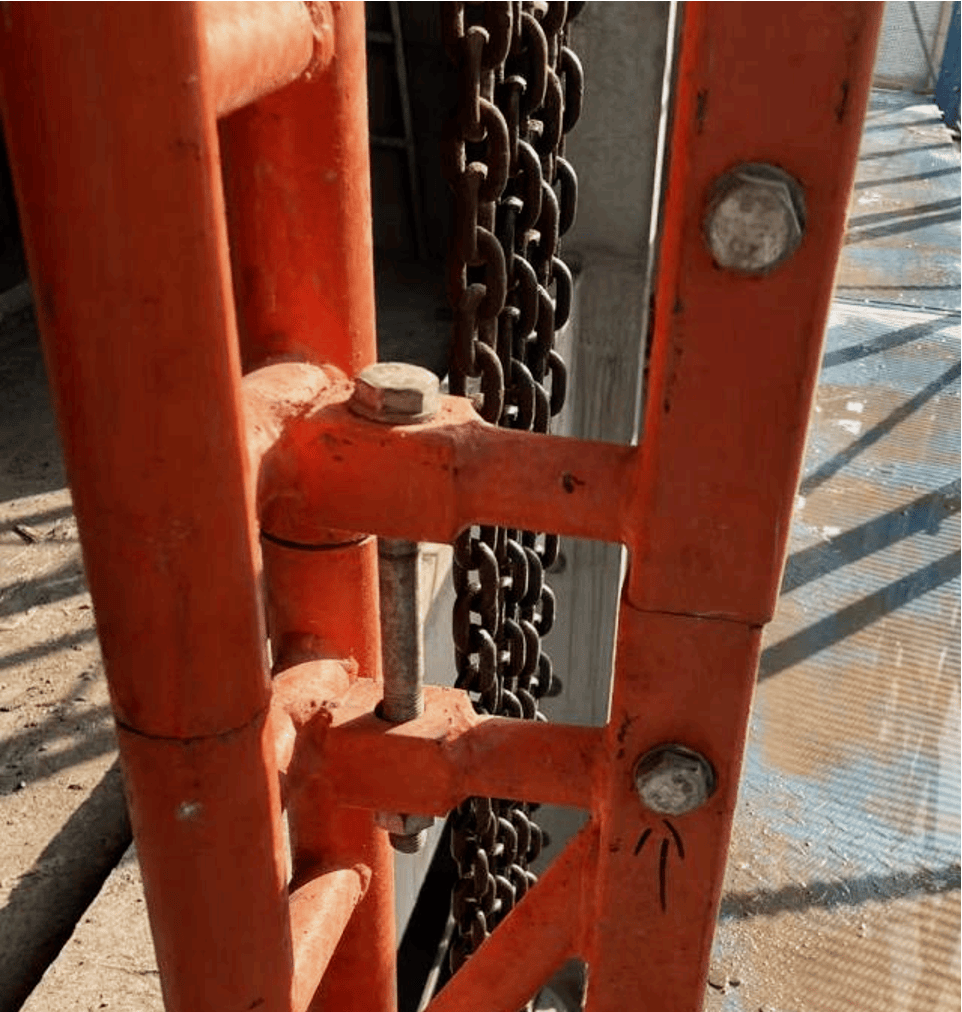

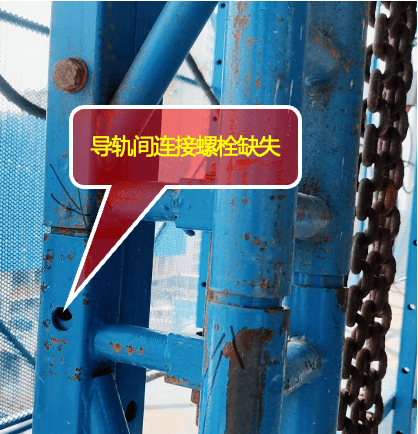

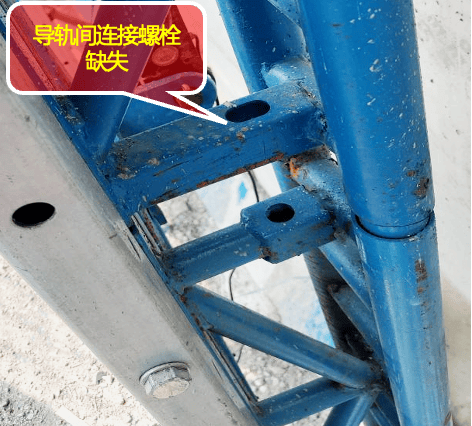

导轨间连接螺栓缺失

隐患示例

隐患描述

导轨间连接螺栓缺失。

风险分析

可能引发的事故类型：导致导轨承载力降低，影响升降及架体安全。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第8.6.5条：防倾覆装置的维护保养应符合下列规定：检查防倾覆轨道的连接接头有无空隙、松动或错位现象，发现问题应及时进行调整并紧固。

整改措施

按规范和专项施工方案要求进行整改，增设连接螺栓。

导轨连接螺栓缺失

隐患示例

隐患描述

导轨与导轨直接连接螺栓缺失。

风险分析

可能引发的事故类型：导致导轨垂直度偏差超标，影响架体安全。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第8.1.2条：附着式升降设施安装前、使用中、拆除前应对设施架体构架、附着支座、防倾覆装置、防坠落装置、升降机构、同步控制装置等进行检查，合格后方可作业。严禁使用不合格的设备和材料。

整改措施

按规范和专项施工方案要求进行整改，增加导轨连接螺栓。

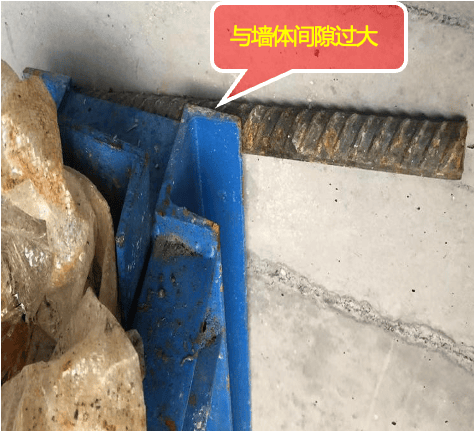

附着支座与墙体间隙过大

隐患示例

隐患描述

附着支座与墙体之间间隙过大。

风险分析

可能引发的事故类型：造成与其连接的防倾覆装置垂直度偏差过大，影响架体升降安全。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第8.2.4条：4.附着支座安装时背板应紧贴建筑结构。

整改措施

按规范和专项施工方案要求进行整改，保证附着支座与墙体之间贴合严密。

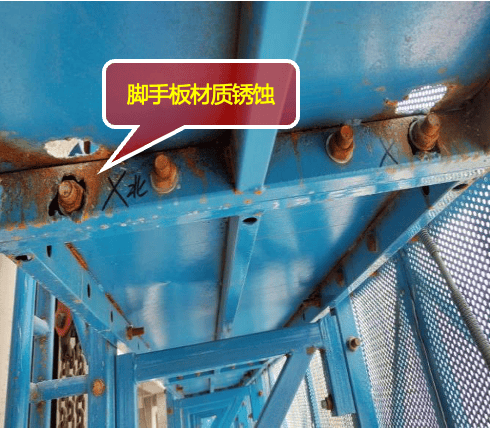

脚手板材质锈蚀

隐患示例

隐患描述

脚手板材质锈蚀。

风险分析

可能引发的事故类型：导致架体构件承载力降低，造成人员高处坠落。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第8.1.2条：附着式升降设施安装前、使用中、拆除前应对设施架体构架、附着支座、防倾覆装置、防坠落装置、升降机构、同步控制装置等进行检查，合格后方可作业。严禁使用不合格的设备和材料。

整改措施

按规范和专项施工方案要求进行整改，更换符合要求的脚手板。

吊钩防脱装置失效

隐患示例

隐患描述

吊钩防脱装置失效。

风险分析

可能引发的事故类型：影响架体升降安全。

正确示例

规范要求

建筑施工附着式升降设施安全技术规程》DB32T 4355-2022 8.6.3 升降机构的维护保养应符合下列规定：检查环链电动葫芦链条有无裂纹或断裂，吊钩及防脱卡是否完好。

整改措施

按规范和专项施工方案要求进行整改，更换符合要求的防脱装置。

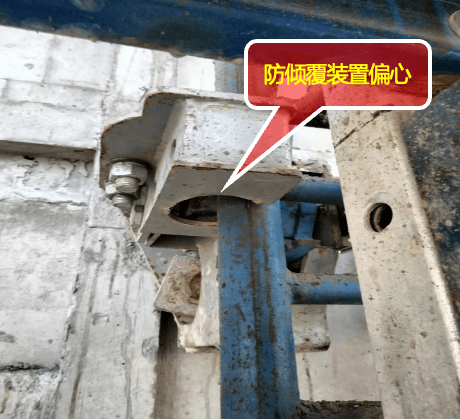

防倾覆装置变形、偏心

隐患示例

隐患描述

防倾覆装置变形、偏心。

风险分析

重大风险。可能引发的事故类型：导致架体倾覆。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第8.1.2条：附着式升降设施安装前、使用中、拆除前应对设施架体构架、附着支座、防倾覆装置、防坠落装置、升降机构、同步控制装置等进行检查，合格后方可作业。严禁使用不合格的设备和材料。

整改措施

按规范和专项施工方案要求进行整改，更换符合规范要求的防倾覆装置。

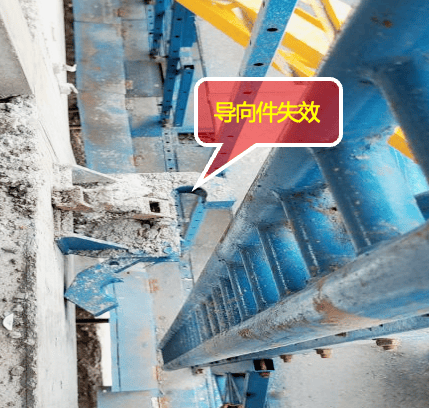

防倾覆装置失效

隐患示例

隐患描述

防倾覆装置失效。

风险分析

重大风险。可能引发的事故类型：导致架体倾覆。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第8.1.2条：附着式升降设施安装前、使用中、拆除前应对设施架体构架、附着支座、防倾覆装置、防坠落装置、升降机构、同步控制装置等进行检查，合格后方可作业。严禁使用不合格的设备和材料。

整改措施

按规范和专项施工方案要求进行整改，更换符合规范要求的防倾覆装置。

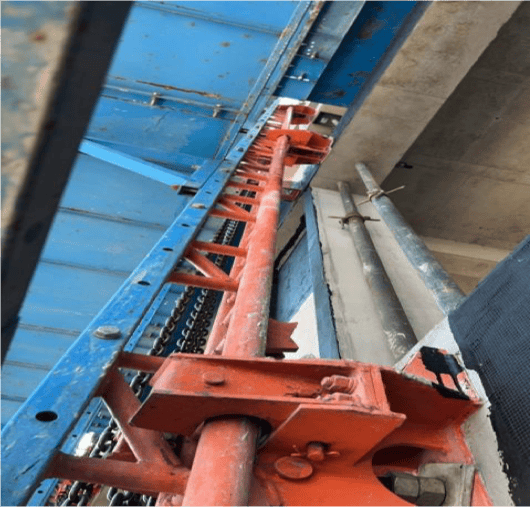

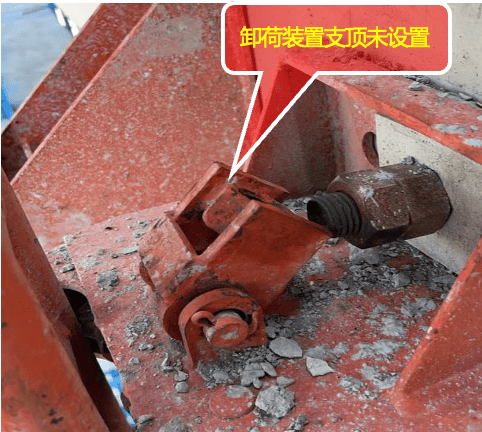

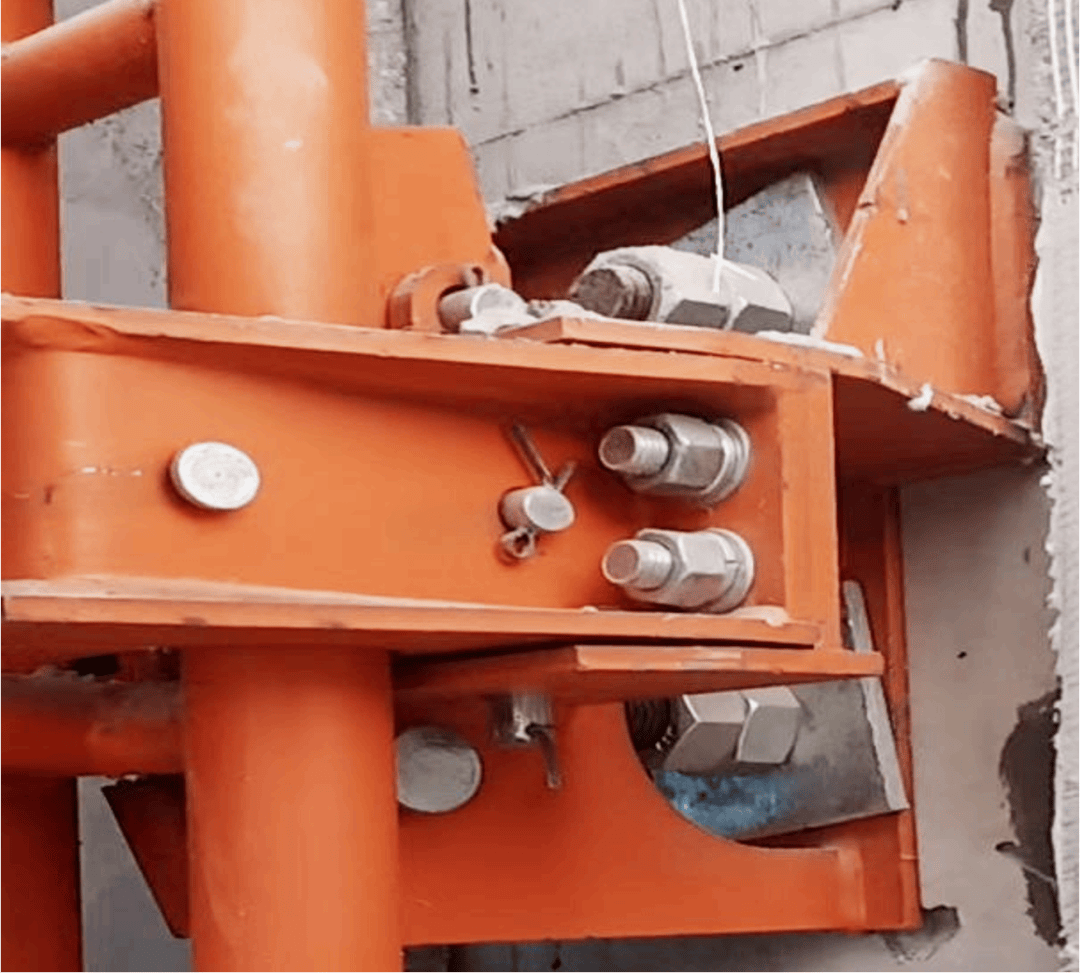

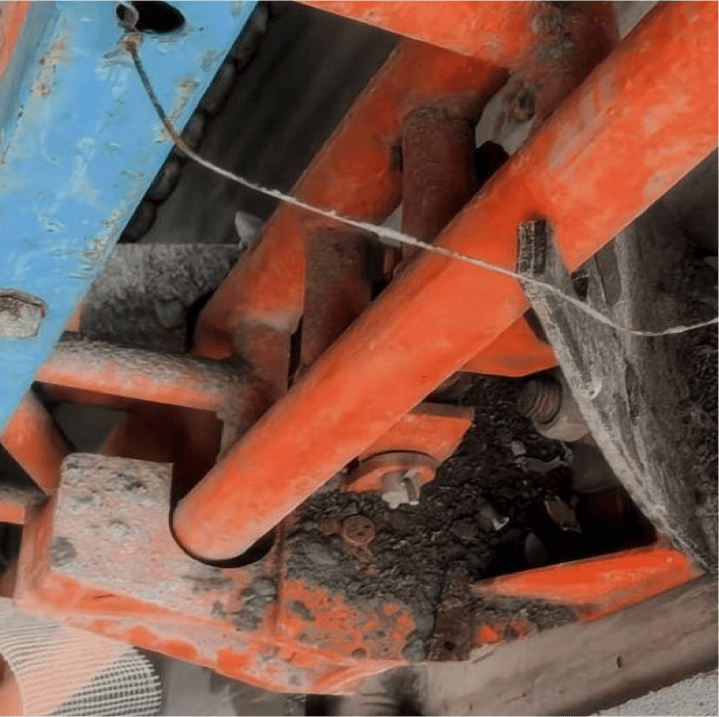

卸荷装置支顶未设置

或未按要求支顶到位

隐患示例

隐患描述

卸荷装置支顶未设置或未按要求支顶到位。

风险分析

可能引发的事故类型：导致无法将架体荷载传递到建筑结构上，影响架体使用安全。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第8.3.4条：附着式升降设施升降到位后，应及时进行附着固定并卸荷。

整改措施

按规范和专项施工方案要求进行整改，更换符合要求的卸荷装置或调整未支顶到位的卸荷撑杆，使其顶在轨道横梁上并受力。

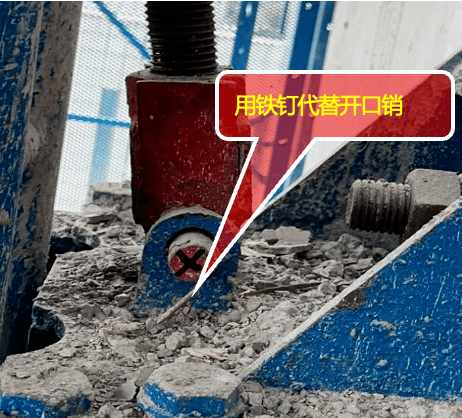

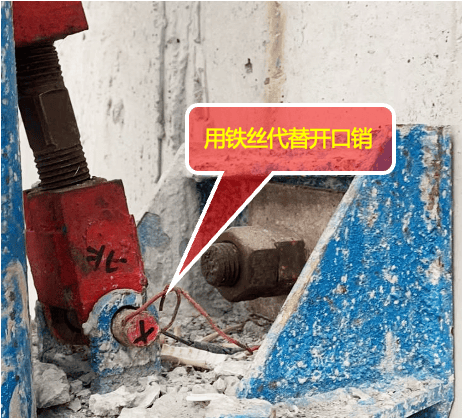

卸荷装置安装不符合要求

隐患示例

隐患描述

卸荷装置安装不符合要求。

风险分析

可能引发的事故类型：影响使用安全。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第8.1.2条：附着式升降设施安装前、使用中、拆除前应对设施架体构架、附着支座、防倾覆装置、防坠落装置、升降机构、同步控制装置等进行检查，合格后方可作业。严禁使用不合格的设备和材料。

整改措施

按规范和专项施工方案要求进行整改，更换匹配的开口销。

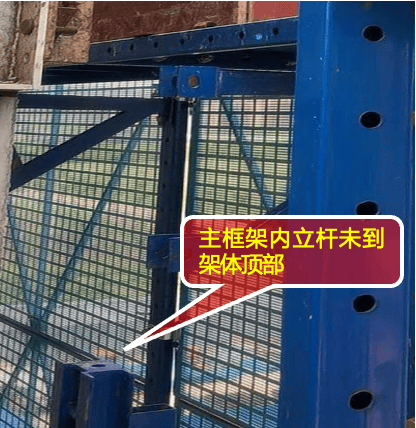

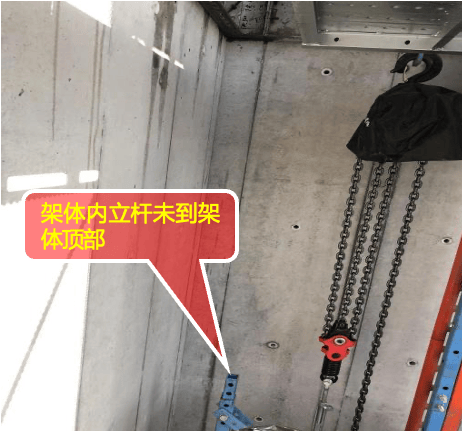

竖向主框架内立杆未到架体顶部

隐患示例

隐患描述

竖向主框架内立杆缺失或未到架体顶部。

风险分析

可能引发的事故类型：架体构架结构体系不完整，导致架体刚度差，影响架体承载力。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第6.1.3条：竖向主框架应设置为架体全高并与建筑墙面垂直。

整改措施

按规范和专项施工方案要求进行整改，补充设置立杆。

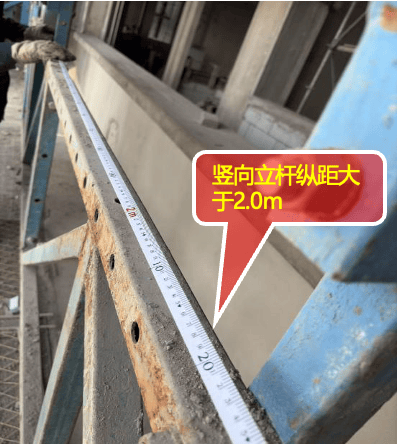

立杆纵距大于2.0m

隐患示例

隐患描述

架体立杆纵距大于2.0m。

风险分析

可能引发的事故类型：导致架体刚度差，影响架体承载力。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第6.1.5条：1.架体构架步距、立杆纵向间距均不宜大于2.0m且不应大于2.5m，如施工需要步距、立杆纵向间距大于 2.0m，应进行架体结构强度及立杆稳定性复核计算。

整改措施

按规范和专项施工方案要求进行整改，进行架体结构强度及立杆稳定性复核计算。

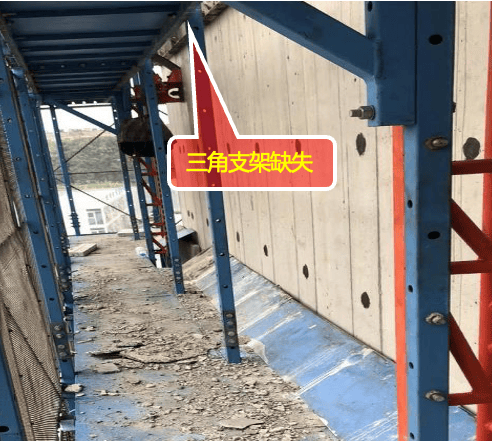

三角支架缺失

隐患示例

隐患描述

三角支架缺失。

风险分析

可能引发的事故类型：导致架体刚度差，影响架体承载力。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第6.1.5条：2.架体构架内、外立杆应成对设置，水平桁架部位应满设刚性支架，架体构架部位三角支架可间隔一跨(一步)设置。

整改措施

按规范和专项施工方案要求进行整改，设置三角支架。

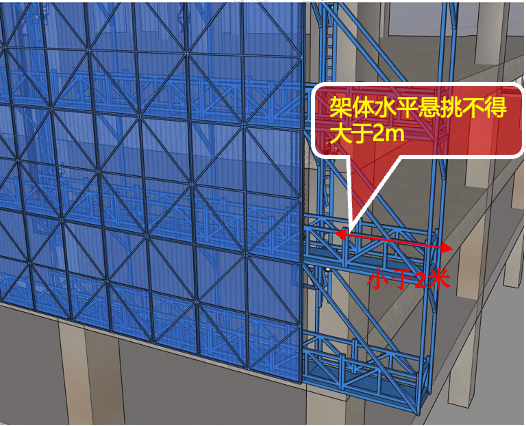

架体水平悬挑大于2m

隐患示例

隐患描述

架体的水平悬挑长度大于2.0m。

风险分析

可能引发的事故类型：导致架体承载力不足。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第6.1.2条：4.架体的水平悬挑长度不得大于2m，且不得大于相邻架体跨度的1/2。

整改措施

按规范和专项施工方案要求进行整改，确保架体的水平悬挑长度不大于2.0m，且不得大于邻近架体跨度的1/2。

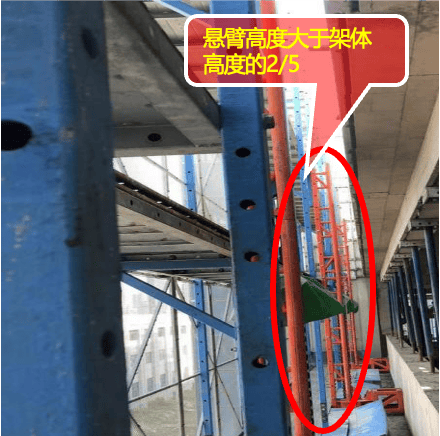

架体悬臂高度大于

架体高度的2/5或大于6m

隐患示例

隐患描述

悬臂高度大于架体高度的2/5或大于6m。

风险分析

重大风险。可能引发的事故类型：导致架体顶部变形严重。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第6.1.2条：附着式升降脚手架结构尺寸应符合下列规定: 在各种工況中，架体上部或下部悬臂高度均不应大于架体高度的2/5，且不应大于6m。

整改措施

停止施工，增加附着支座或构造加强措施。

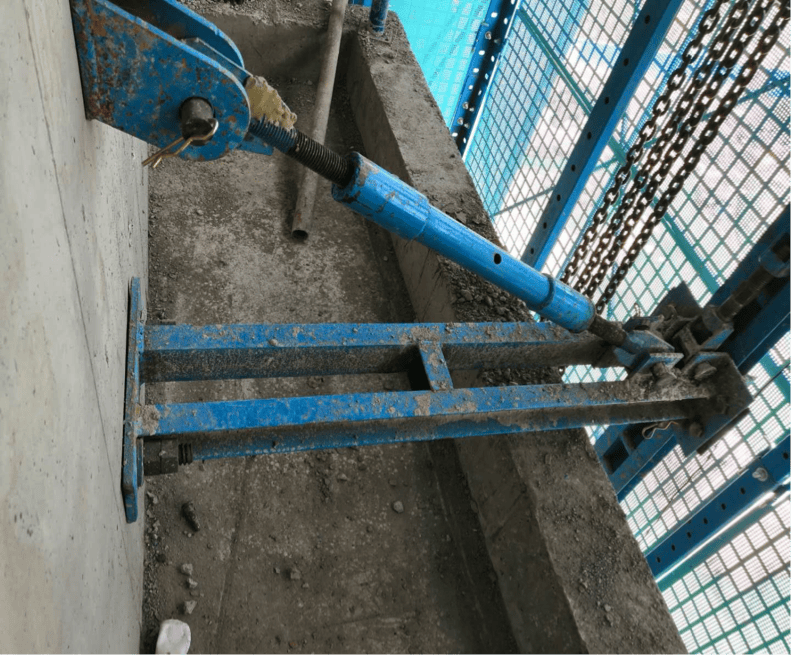

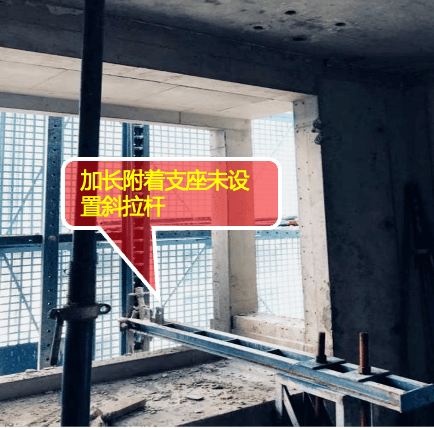

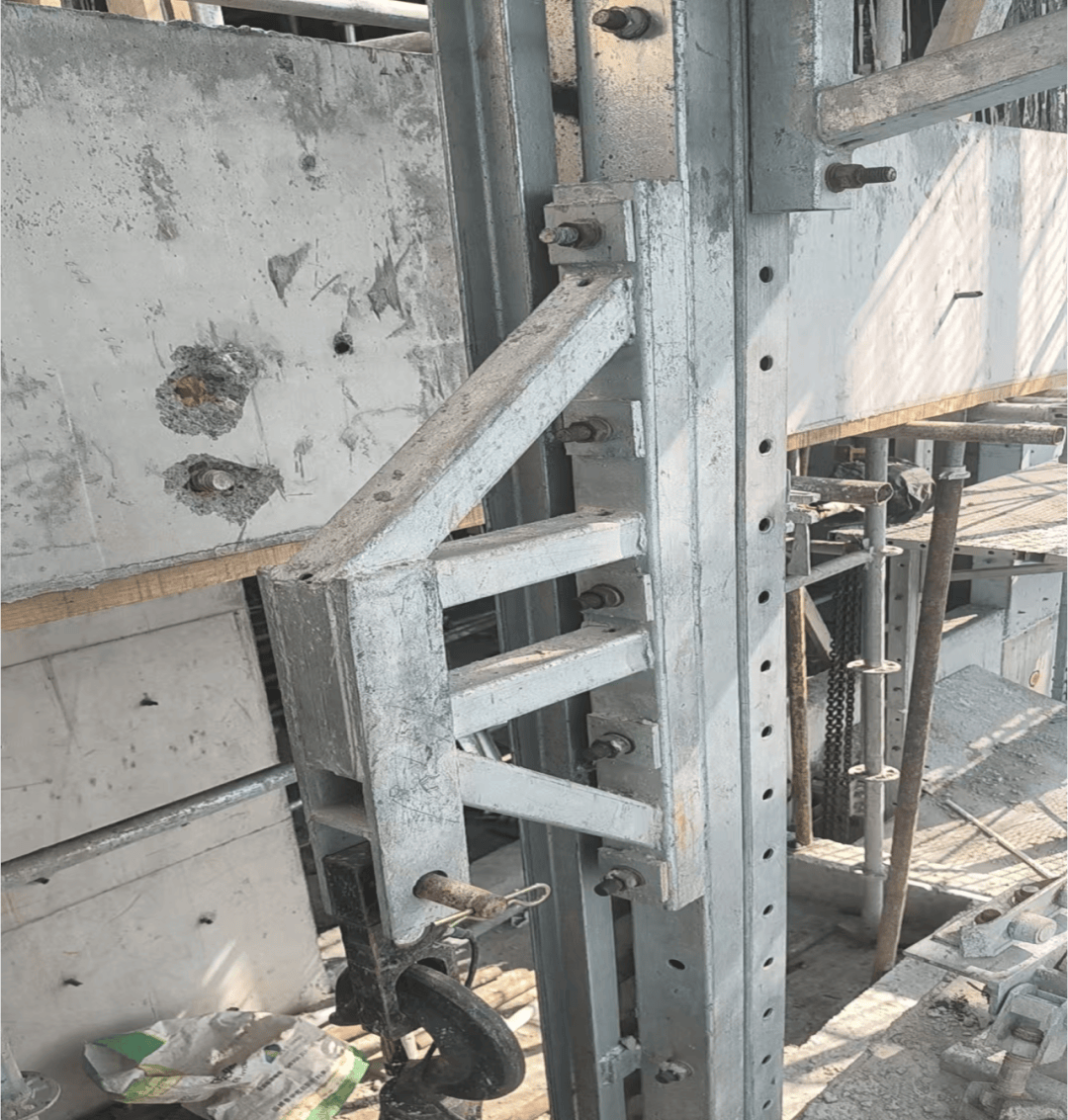

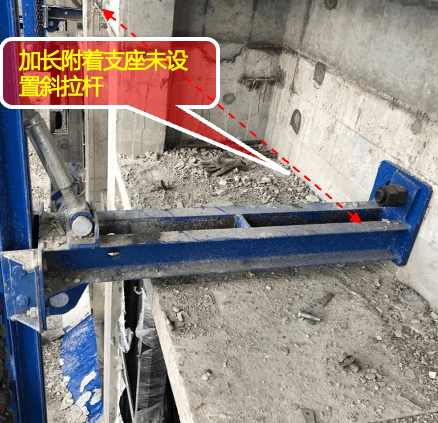

加长附着支座未设置斜拉杆

隐患示例

隐患描述

加长附着支座未按方案要求设置斜拉杆。

风险分析

可能引发的事故类型：导致附着支座变形大，影响架体安全。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第8.2.8条：附着式升降设施在阳台、飘窗、悬挑板、连廊等特殊部位的附着点构造应采取可靠的加强措施，必要时应对这些上述部位的建筑物结构采取加固措施。

整改措施

按规范和专项施工方案要求进行整改，设置斜拉杆。

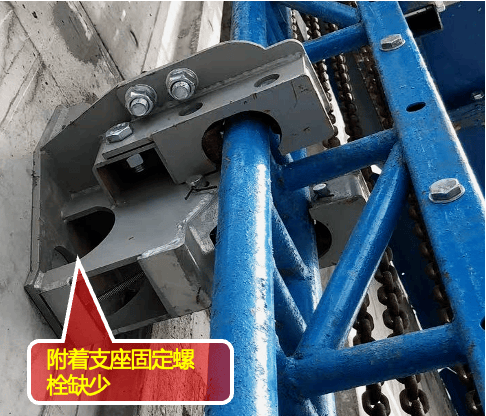

附着支座缺少固定螺栓

隐患示例

隐患描述

附着支座缺少锚固螺栓。

风险分析

可能引发的事故类型：导致架体承载力不足。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第 6.1.6条：3.每个附着支座应采用不少于两根锚固螺栓安装在建筑结构上，锚固螺栓宜上下布置，当两根锚固螺栓横向布置，宜设置预防附着支座上、下翻转的措施。

整改措施

按规范和专项施工方案要求进行整改，增加锚固螺栓。

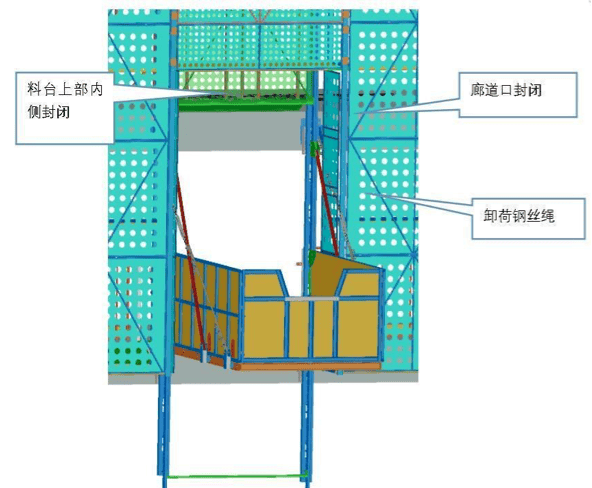

卸料平台与架体连接，未独立设置

隐患示例

隐患描述

卸料平台与架体连接，未独立设置。

风险分析

可能引发的事故类型：增大架体荷载，导致构件变形大造成失稳。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第8.2.10条：卸料平台等设施使用时不得与附着式升降设施连接或触碰。

整改措施

停止该卸料平台使用，拆除卸料平台与架体的连接，悬挑式卸料平台单独设置附着。

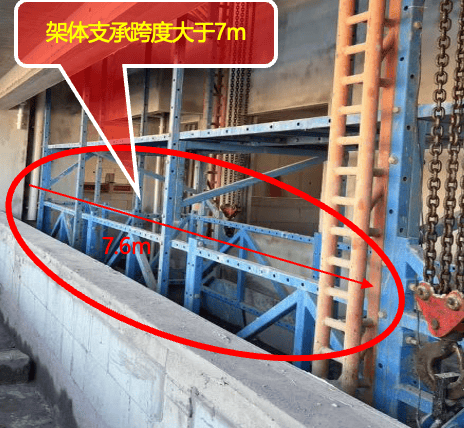

架体支承跨度大于7m

隐患示例

隐患描述

架体支承跨度大于7m。

风险分析

可能引发的事故类型：导致架体刚度差，变形增大。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第6.1.2条：3.直线布置的架体支承跨度不应大于7m，折线或曲线布置的架体，相邻两主框架之间架体中心线的折线或曲线总长度不得大于5.4m。

整改措施

按规范和专项施工方案要求进行整改，增设附着支座。

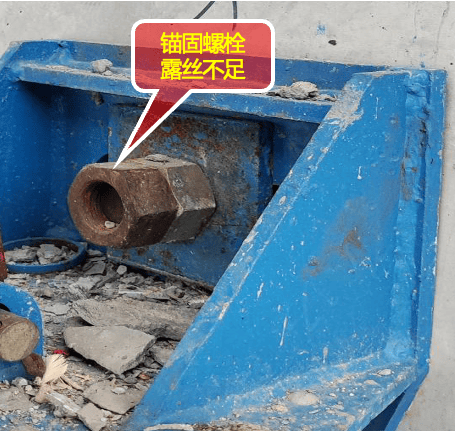

锚固螺栓露出螺母端部的长度不足

隐患示例

隐患描述

螺纹外露不足3个螺距。

风险分析

可能引发的事故类型：影响螺栓防松效果。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第6.1.6条：4.安装附着支座的锚固螺栓应安装双螺母，或采用弹簧垫片加单螺母，螺杆露出螺母端部的长度不应少于3个螺距且不得小于10mm，垫板尺寸不应小于 100mm×100mm×10mm。

整改措施

按规范和专项施工方案要求进行整改，更换不合格螺栓，螺帽拧紧后螺栓外露不应小于3个螺距，并不应小于10mm。

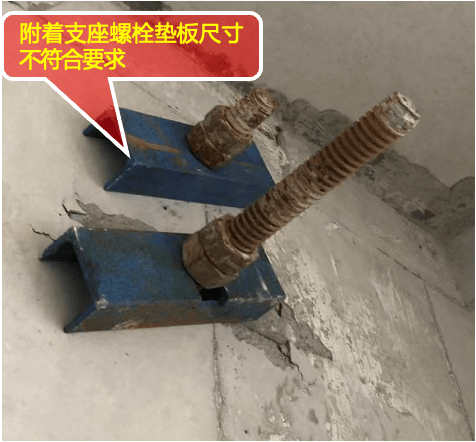

锚固螺栓露出螺母端部的长度不足

隐患示例

隐患描述

附着支座螺栓垫板尺寸不符合要求。

风险分析

可能引发的事故类型：影响附着支座承载力。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第6.1.6条：安装附着支座的锚固螺栓应安装双螺母，或采用弹簧垫片加单螺母，螺杆露出螺母端部的长度不应少于3个螺距且不得小于10mm，垫板尺寸不应小于 100mm×100mm×10mm。

整改措施

按规范和专项施工方案要求进行整改，更换符合要求的垫板。

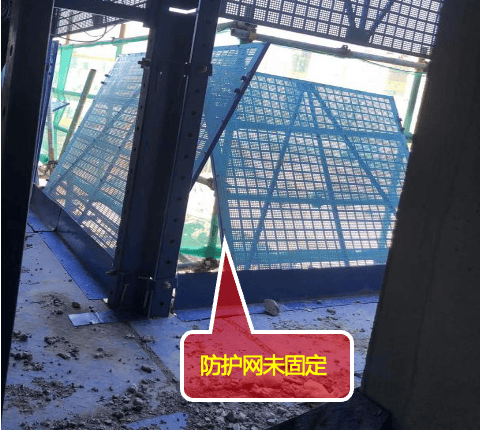

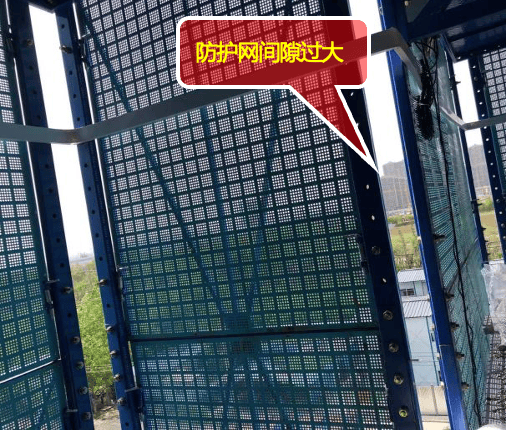

防护网未固定，间隙过大

隐患示例

隐患描述

防护网未固定，缝隙较大。

风险分析

可能引发的事故类型：易造成高空坠物导致人员伤亡。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第8.2.6条：1.附着式升降设施应采用冲孔钢防护网或钢丝编织网作为外防护网。外防护网宜设有金属边框及斜杆，每张防护网至少应有两个对边与架体立杆或纵向杆连接，且防护网应能承受1kN水平荷载。

整改措施

按规范和专项施工方案要求进行整改，架体外侧防护网片应封闭严密。

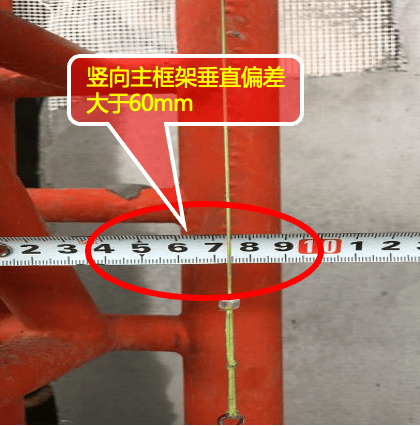

竖向主框架垂直偏差大于60mm

隐患示例

隐患描述

竖向主框架垂直偏差大于60mm。

风险分析

可能引发的事故类型：导致架体变形。

正确示例

规范要求

《建筑施工用附着式升降作业安全防护平台》JG/T 546-2019 第7.5.4条：b）竖向主框架和防倾导向装置的垂直偏差不应大于5‰，且应小于60mm。

整改措施

按规范和专项施工方案要求进行整改，调整附着支座垂直偏差满足规范要求。

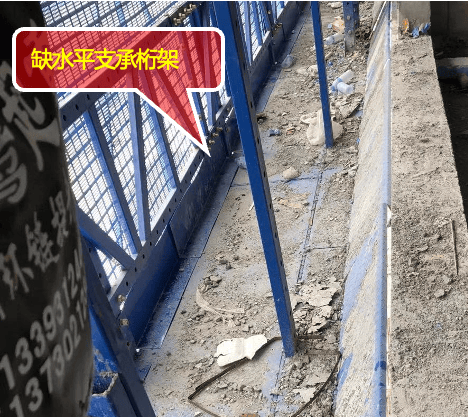

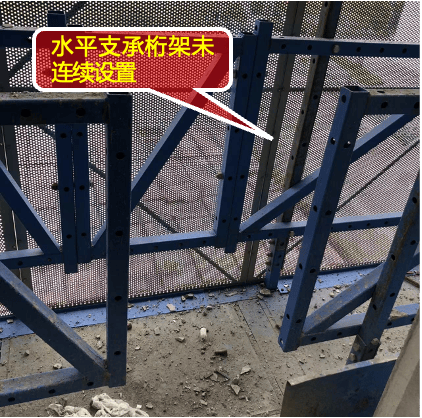

水平支承桁架未连续设置

隐患示例

隐患描述

水平支承桁架未连续设置断开或内排未设置。

风险分析

可能引发的事故类型：影响架体安全。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第6.1.4条：1）片式水平刚架均应在架体底步内、外立杆上连续设置，其立杆宜与架体立杆重合固定，相邻水平桁架片的弦杆应连接。

整改措施

按规范和专项施工方案要求进行整改，增加水平支承桁架且应内外排连续设置。

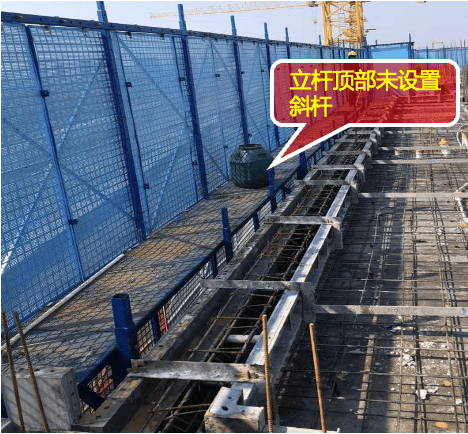

立杆顶部无水平连接杆及斜杆

隐患示例

隐患描述

立杆顶部未设置水平连接杆及斜杆。

风险分析

可能引发的事故类型：架体刚性差，导致顶部变形大。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第6.1.7条：架体结构应在以下部位采取可靠的加强构造措施，架体顶部悬臂防护网部位。

整改措施

按规范和专项施工方案要求进行整改，顶部按要求设置水平连接杆及斜杆。

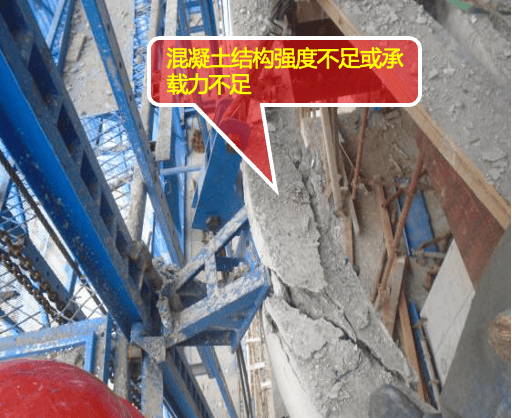

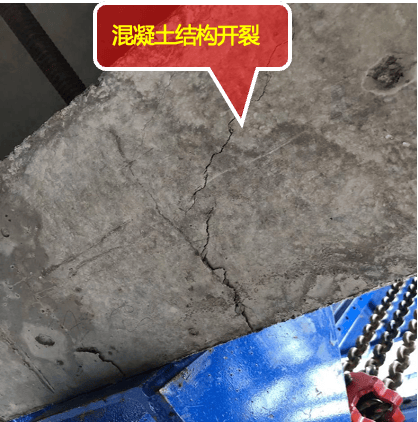

附着支座处混凝土结构

强度不足或承载力不足

隐患示例

隐患描述

附着支座处混凝土强度不足或承载力不足。

风险分析

重大风险。可能引发的事故类型：导致主体结构破坏，严重影响主体结构安全及架体稳定性。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第6.2.7条：附着支座的设置与构造应符合下列规定： 5）建筑物上安装附着支座处的混凝土抗压强度不得小于20MPa。

整改措施

停止使用，附着支座更换附着点。

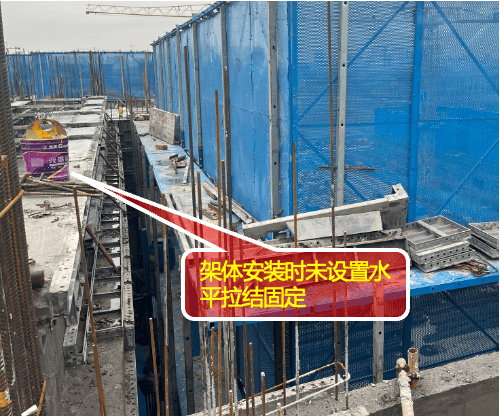

架体安装时未设置临时拉结固定

隐患示例

隐患描述

架体安装时未设置临时拉结固定。

风险分析

可能引发的事故类型：导致倾覆。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第9.2.2条：附着式升降设施宜在地面按施工方案组装架体分段单元的重量应符合现场起重机械的起重能力。按照方案设计的组装顺序吊运至安装平台后，应立即采取有效的防倾覆措施。

整改措施

按规范和专项施工方案要求进行整改，设置可靠的斜撑杆。

架体安装时未设置临时拉结固定

隐患示例

隐患描述

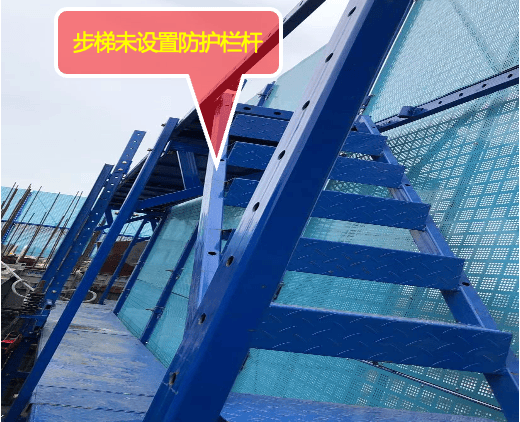

步梯未设置防护栏杆。

风险分析

可能引发的事故类型：导致人员跌落。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第6.4.8条：步梯梯段应设置上、下双道防护拦杆，顶层平台临边栏杆的高度应不小于1.2m。

整改措施

按规范和专项施工方案要求进行整改，增加步梯防护栏杆。

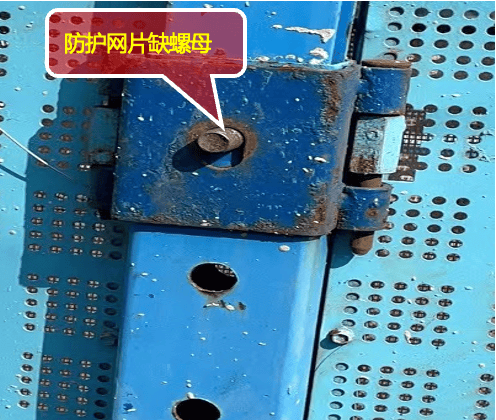

防护网片固定不符合要求

隐患示例

隐患描述

防护网片固定不符合要求。

风险分析

可能引发的事故类型：导致防护网片脱落，造成物体打击。

正确示例

规范要求

《建筑施工附着式升降设施安全技术规程》DB32/T 4355-2022 第8.2.6条：架体安全防护措施应符合下列规定：附着式升降设施应采用冲孔钢防护网或钢丝编织网作为外防护网。外防护网应设有金属边框及斜杆，每张防护网至少应有两个对边与架体立杆或纵向杆连接，且防护网应能承受1kN水平荷载。

整改措施

按规范和专项施工方案要求进行整改。

（素材来源：厅工程质量安全监管处）
