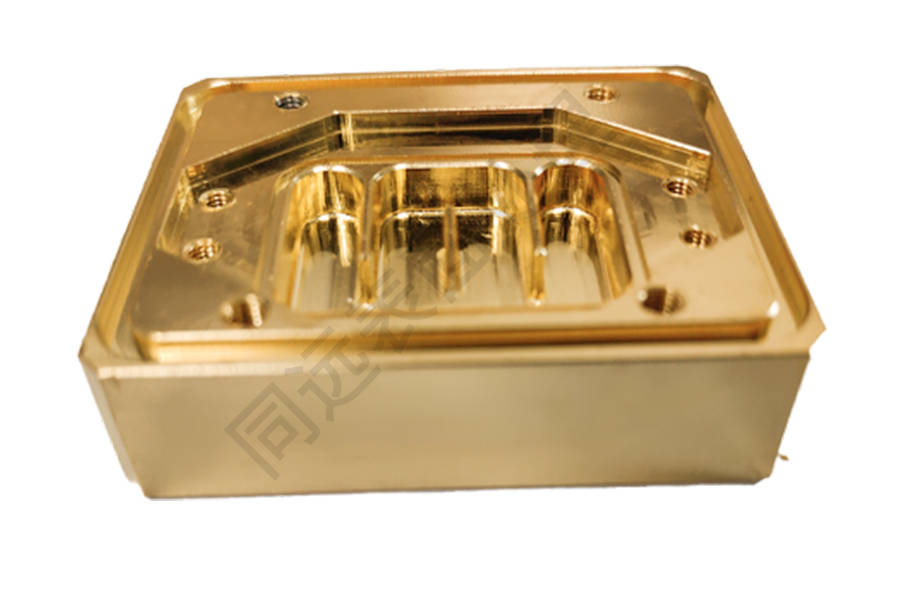

在精密电子、通信基站、工业控制等领域，五金结构件的镀金电镀并非简单的表面覆层工序，而是直接影响产品导电稳定性、耐环境腐蚀能力与长期使用寿命的核心制造环节。同远表面处理聚焦五金结构件镀金电镀的实际生产痛点，不做泛化的性能宣传，从前处理分类管控、镀层参数精准匹配、成品全维度核验三个层面，把工艺细节落实到每一类工件的加工全流程中。

不同材质、不同成型工艺的五金结构件，前处理工序存在明确差异，这也是很多镀金件出现镀层起泡、脱落问题的核心诱因。冲压成型的铜合金结构件，表面会残留拉伸油与冲压碎屑，需要先通过超声波碱性除油完成初步清洁，再经5%浓度的稀硫酸弱腐蚀活化，彻底露出纯净的金属基体；粉末冶金成型的铁镍合金结构件，内部孔隙较多，常规除油方式无法彻底清除孔隙内的残留杂质，同远表面处理会额外增加真空除油工序，在负压环境下将孔隙内的油污充分带出，避免后续镀金层出现针孔、麻点问题；不锈钢材质的精密五金结构件，则需要先做预镀镍冲击，在表面生成一层结合力牢固的过渡层，解决不锈钢基材与金层附着力不足的行业共性难题。

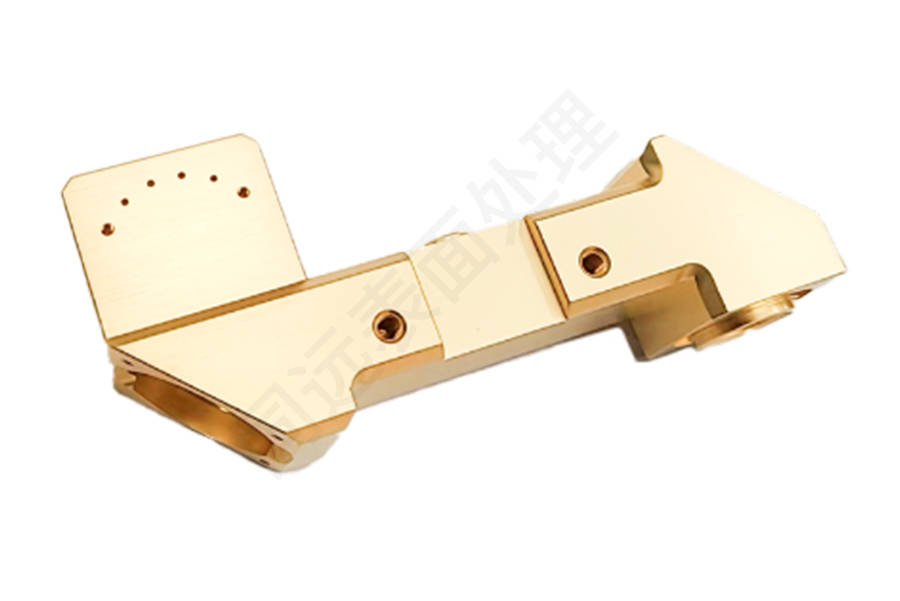

镀金层的参数设置完全围绕下游应用场景的实际需求制定，拒绝无意义的过度镀层叠加。普通消费电子内部的信号连接五金结构件，采用“底镍2μm+闪金0.2μm”的工艺组合，在控制加工成本的前提下，满足常规环境下的抗氧化与基础导电需求；通信基站内部的信号传输五金结构件，将金层厚度提升至0.5μm，搭配封闭性更好的半光亮镍底层，可通过72小时中性盐雾测试，在长期多粉尘的户外工况下，仍能保持稳定的信号传输能力；工业控制柜内的大电流连接五金结构件，采用“底镍3μm+金层1μm”的加厚镀层方案，即使在长期大电流负载运行的场景下，也不会因局部发热出现镀层氧化变色、接触电阻飙升的问题。同远表面处理针对每一类客户的五金结构件，都会提前出具专属镀层参数方案，所有镀层厚度偏差严格控制在±0.08μm以内，避免同批次产品性能出现明显波动。

针对不同行业的合规与特殊工况要求，同远表面处理还会对镀金电镀工艺做针对性调整。针对新能源储能设备内的五金结构件，优化镀金后的钝化处理流程，进一步降低镀层孔隙率，在长期高湿环境下也不会出现底层金属析出导致的接触不良问题；针对医疗检测设备配套的五金结构件，采用无氰环保镀金体系，镀层杂质含量符合RoHS与医疗级材料规范，不会在使用过程中析出有害成分；针对航天配套的精密五金结构件，在镀金工序后增加低温烘烤除氢环节，彻底消除加工过程中渗入基材的氢元素，避免结构件在长期使用过程中出现氢脆断裂风险。

所有完成镀金电镀的五金结构件，同远表面处理都会按批次抽样完成盐雾测试、镀层结合力弯折测试、接触电阻复测三项基础检测，确认各项指标完全符合客户图纸要求后再安排出库。这种完全围绕实际工况需求搭建的加工体系，让五金结构件镀金电镀不再是一个标准化的通用工序，而是能精准适配不同行业需求的定制化表面处理解决方案。
